Муфта-кросс МКО-П1/С09-1PLC8-SC/APC-10SC-10SC/APC-2SC/APC ССД

Описание

Предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 2го касада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена из пластмассы и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крышка с корпусом скреплена пластмассовой петлёй. Фиксация крышки и герметизация муфты осуществляется невыпадающими винтами и запрессованными в корпус гайками.

Герметизация муфты и ОК механическая, за счет эластичных прокладок.

Конструкция муфты обеспечивает:
• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 9 мм;
• ввод и крепление восьми диэлектрических ОК с диаметром наружной оболочки до 5 мм;
• возможность организации “транзитного” ввода одного ОК;

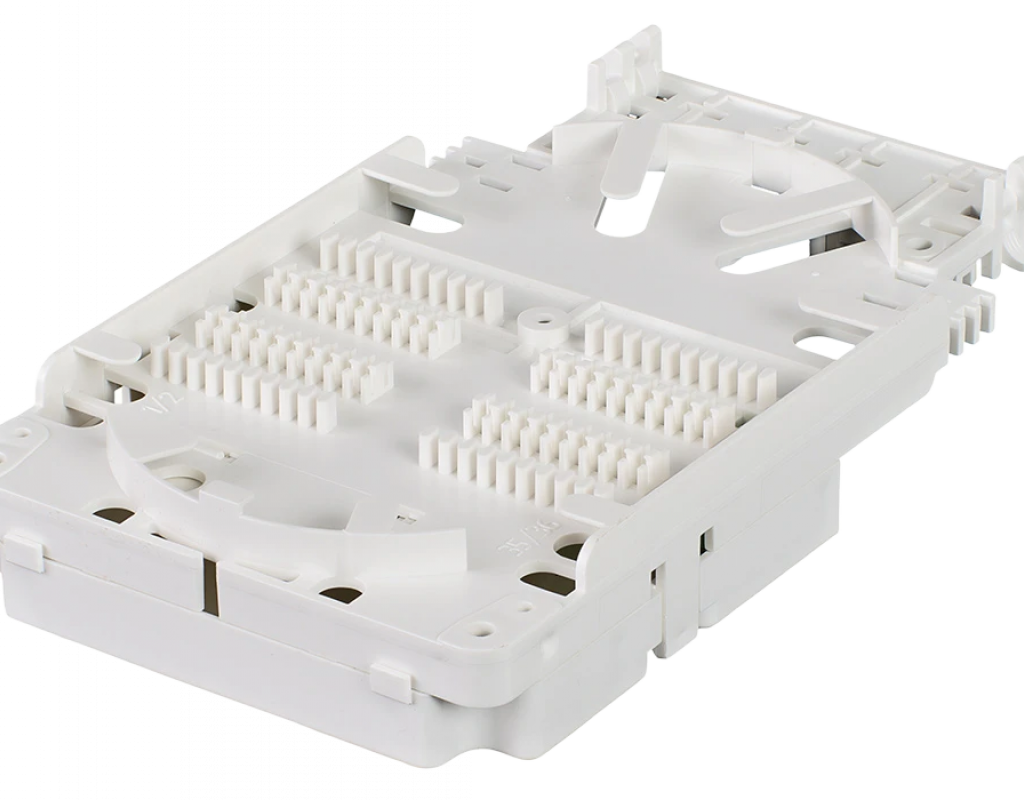

• размещение до 36 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;
• установку до 10-ти розеток (адаптеров) оптических типа SC.

Установка муфты на стене или опоре выполняется с применением соответствующих кронштейнов.

Кронштейн для подвески в комплектацию муфты не входит и приобретается отдельно.

Комплектация:
